TY-550H高速注塑机

机器特点：
快速响应，高速动作，精确计量，其射出速度可高达≥338mm/s；注射压力高达3000kg/㎝2
精密射出双金属料管组，适合各种特殊工程塑料精密成型。精密性、耐磨性、稳定性特佳。射出结构按力学原理精确计算设计，使机器高速运行时更加稳定可靠。

锁模单元：
采用立式锁模，方便取件
液压系统的压力与流量采用德国BOSCH大流量高精度的半闭环比例阀控制，并确保了低耗能及快速动作。

技术参数表

	型号	Model	Units	TY550H.J
射出系统	螺杆直径	Screw Diameter	mm	Ф20
	射出压力	Injection Pressure	Kg/cm²	2240
	理论射出容	Theoretical Shot volume	cm³	33
	射出量	Max. Shot Weight	g/Oz	29/1.02
	射出率	Injection Rate	cm³/sec	130
	温控区	Temperature Control	ZONE	3
	料斗容量	Material Hopper Capacity	L	20
锁模系统	合模力	Clamping Force	T	55
	开模力	Opening Force	T	8.3
	模柱间距	Distance Between Tie Bare	mm	460x310
	最小模厚	Min Mold Height	mm	200
	开模行程	Opening Stroke	mm	250
	最大开模距	Max. Open Daylight	mm	450
	顶出力量	Ejector Force	T	1.3
	顶出行程	Ejector stoke	mm	40
液电力系统	最大液压	Max. Hydraulic Pressure	Kg/cm²	140
	作动油量	Pump Output	L	300
	伺服电机油泵排量	Oil Pump Capactity Of Servo Motor	Kw	125
	电热容量	Barrel Heating Power	Kw	4.5
	总用电量	Total Wattage	Kw	/
其他	机器重量	Machine Weight	T	3
其他	机器外形尺寸	Machine Dimensions(L×W×H)	m	31.91.25

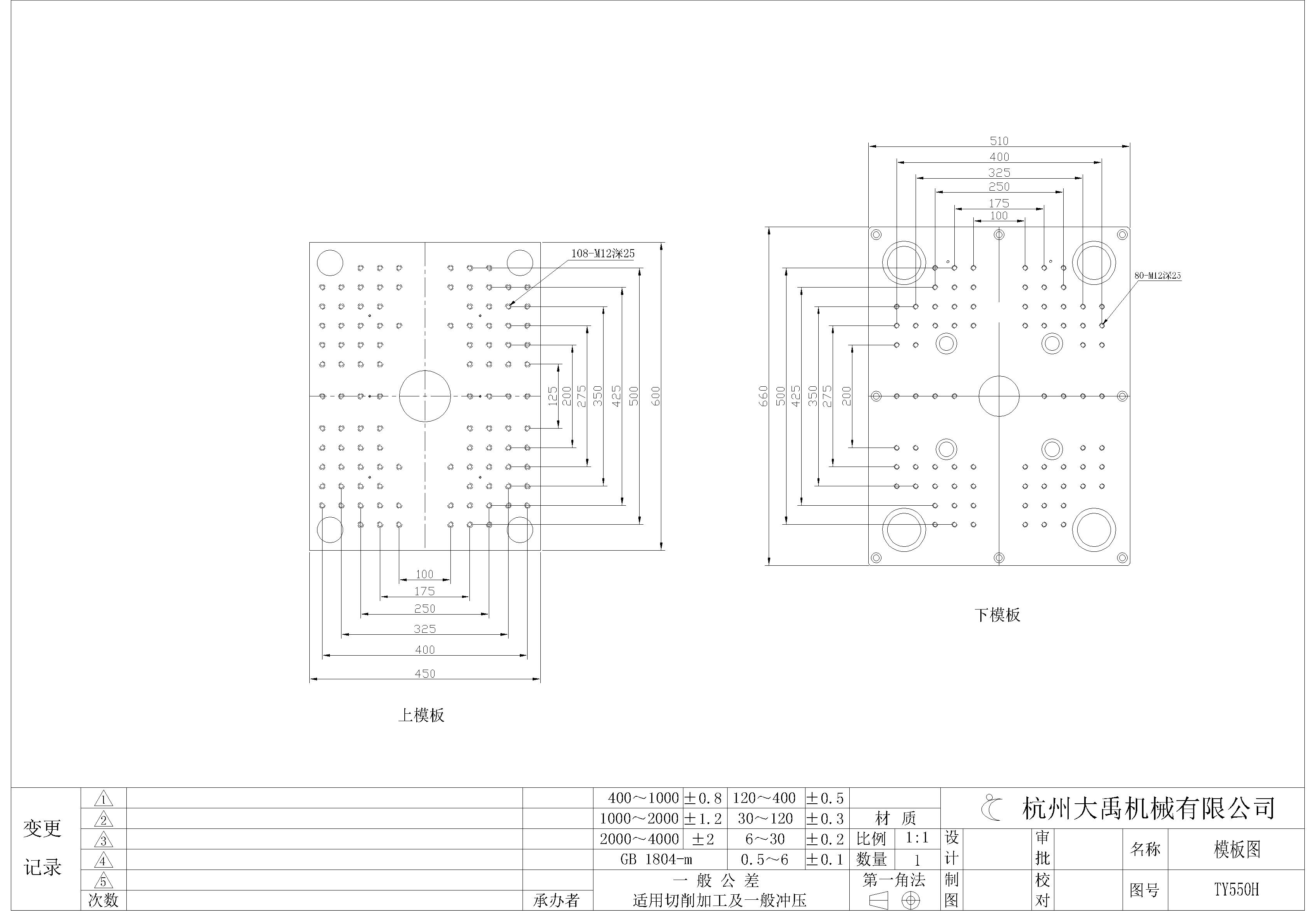

模板尺寸图
