大型双滑板注塑机
TK-5000DS双滑板注塑机其特点如下：
﹡立式锁模、横式注射机构设计，适合嵌件的塑胶制品之成型。
﹡双工位滑板工作台，机器作业时，两个下模配合一个上模左右交替作业，一模成型作业，一模在外取放件，提高效率50%以上，且更具作业安全性。
﹡立式锁模、横式注射机构设计，适合嵌件的塑胶制品之成型。
﹡双工位滑板工作台，机器作业时，两个下模配合一个上模左右交替作业，一模成型作业，一模在外取放件，提高效率50%以上，且更具作业安全性。
技术参数表
| 型号 | Model | Units | TK500DS | |
|
射 出 系 统 |
螺杆直径 | Screw Diameter | mm | Ф90 |
| 射出压力 | Injection Pressure | Kg/cm2 | 1654 | |
| 理论射出容 | Theoretical Shot volume | cm3 | 2797 | |
| 射出量（P.S) | Max. Shot Weight | g/Oz | 2497/88 | |
| 射出率 | Injection Rate | cm3/sec | 512 | |
| 温控区 | Temperature Control | ZONE | 7 | |
| 料斗容量 | Material Hopper Capacity | L | 100 | |
|
锁 模 系 统 |
合模力 | Clamping Force | T | 550 |
| 开模力 | Opening Force | T | 35 | |
| 模柱间距 | Distance Between Tie Bare | mm | 1000x750 | |
| 最小模厚 | Min Mold Height | mm | 450 | |
| 开模行程 | Opening Stroke | mm | 700 | |
| 最大开模距 | Max. Open Daylight | mm | 1150 | |
| 射嘴中心高 | Nozzle Center Height | mm | 285±57 | |
| 射嘴中心距 | Nozzle Center Distance | mm | 177 | |
| 顶出力量 | Ejector Force | T | 14 | |
| 顶出行程 | Ejector stoke | mm | 150 | |
|
液 电 力 系 统 |
最大液压 | Max. Hydraulic Pressure | Kg/cm2 | 210 |
| 作动油量 | Pump Output | L | 726 | |
| 油泵电机 | Pump Motor Power | Kw | 37+22 | |
| 电热容量 | Barrel Heating Power | Kw | 39 | |
| 总用电量 | Total Wattage | Kw | 498 | |
|
其 他 |
机器重量 | Machine Weight | T | 25 |
| 机器外形尺寸 | Machine Dimensions(L×W×H) | m | 5.8x5.7x3.8 |

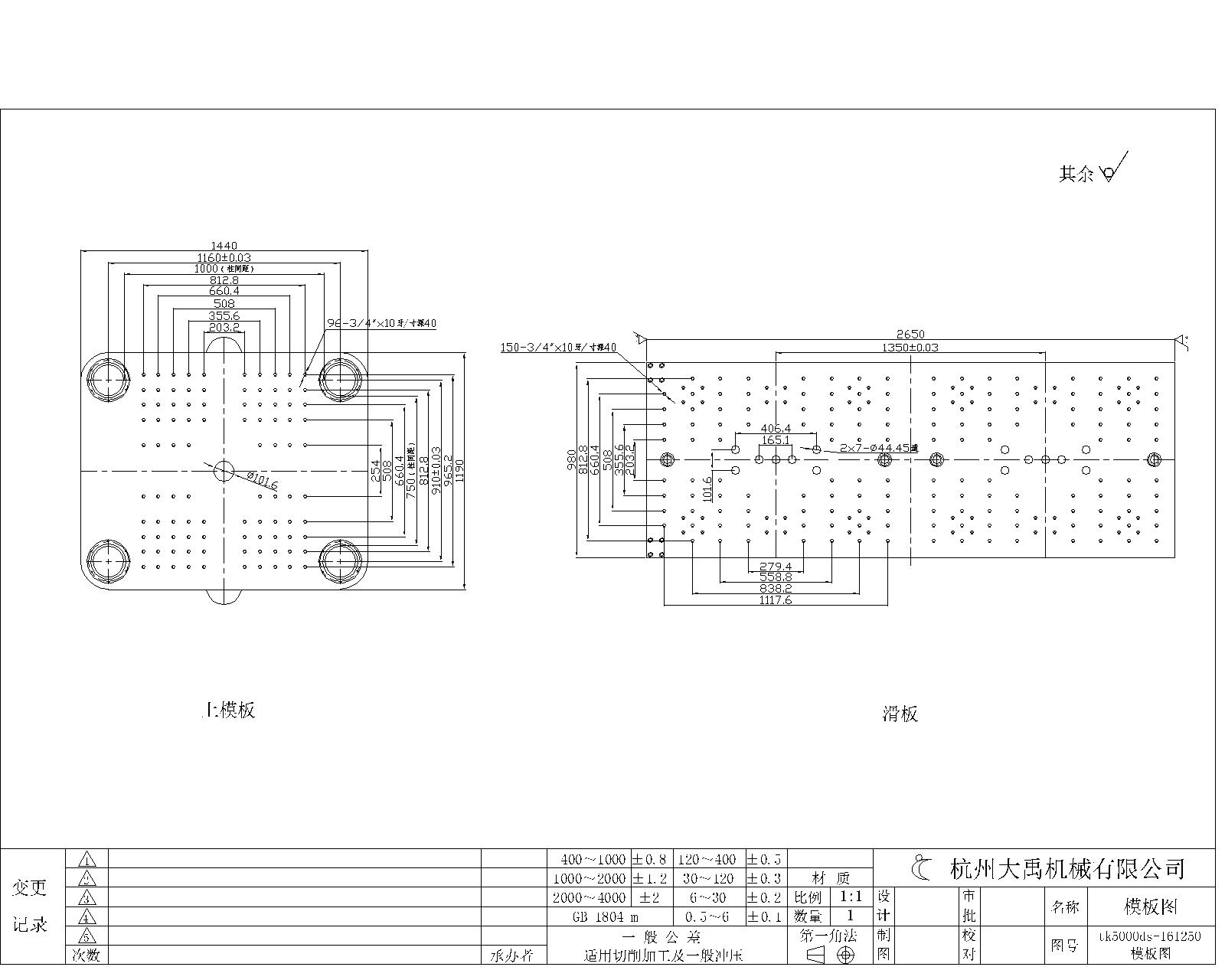

模板尺寸图
