ty-1600ds双滑板立式注塑机

ty-1600ds双滑板立式注塑机


TY-1600DS双滑板注塑机其特点如下：
﹡立式锁模、立式注射机构设计，适合嵌件的塑胶制品之成型。
﹡双工位滑板工作台，机器作业时，两个下模配合一个上模左右交替作业，一模成型作业，一模在外取放件，提高效率50%以上，且更具作业安全性。


技术参数表

  型号  Model  Units TY-1600ds

射



出



系



统

 螺杆直径 Screw Diameter mm Ф55
射出压力 Injection Pressure Kg/cm2 1534
理论射出容 Theoretical Shot volume cm3 570
射出量（P.S) Max. Shot Weight g/Oz 508/18
射出率 Injection Rate cm3/sec 182.5
温控区 Temperature Control ZONE 4
料斗容量 Material Hopper Capacity L /

锁



模



系



统

 合模力 Clamping Force T 160
开模力 Opening Force T 18
最小模厚 Min Mold Height mm 300
开模行程 Opening Stroke mm 300
最大开模距 Max. Open Daylight mm 600
顶出力量 Ejector Force T 5.4
顶出行程 Ejector stoke mm 80

滑

模

系

统

 滑板尺寸 Slide Plater Size mm 1600x640
滑板行程 Slide Plater Stoke mm 800
圆盘直径 Round Set Diamter mm /

液



电



力



系



统

 最大液压 Max. Hydraulic Pressure Kg/cm2 140
作动油量 Pump Output L 500
油泵电机 Pump Motor Power Kw 18.5
电热容量 Barrel Heating Power Kw 10.5
总用电量 Total Wattage Kw 29

其



他

 机器重量 Machine Weight T 7.5
机器外形尺寸 Machine Dimensions(L×W×H) m 3.5x1.5x4.4

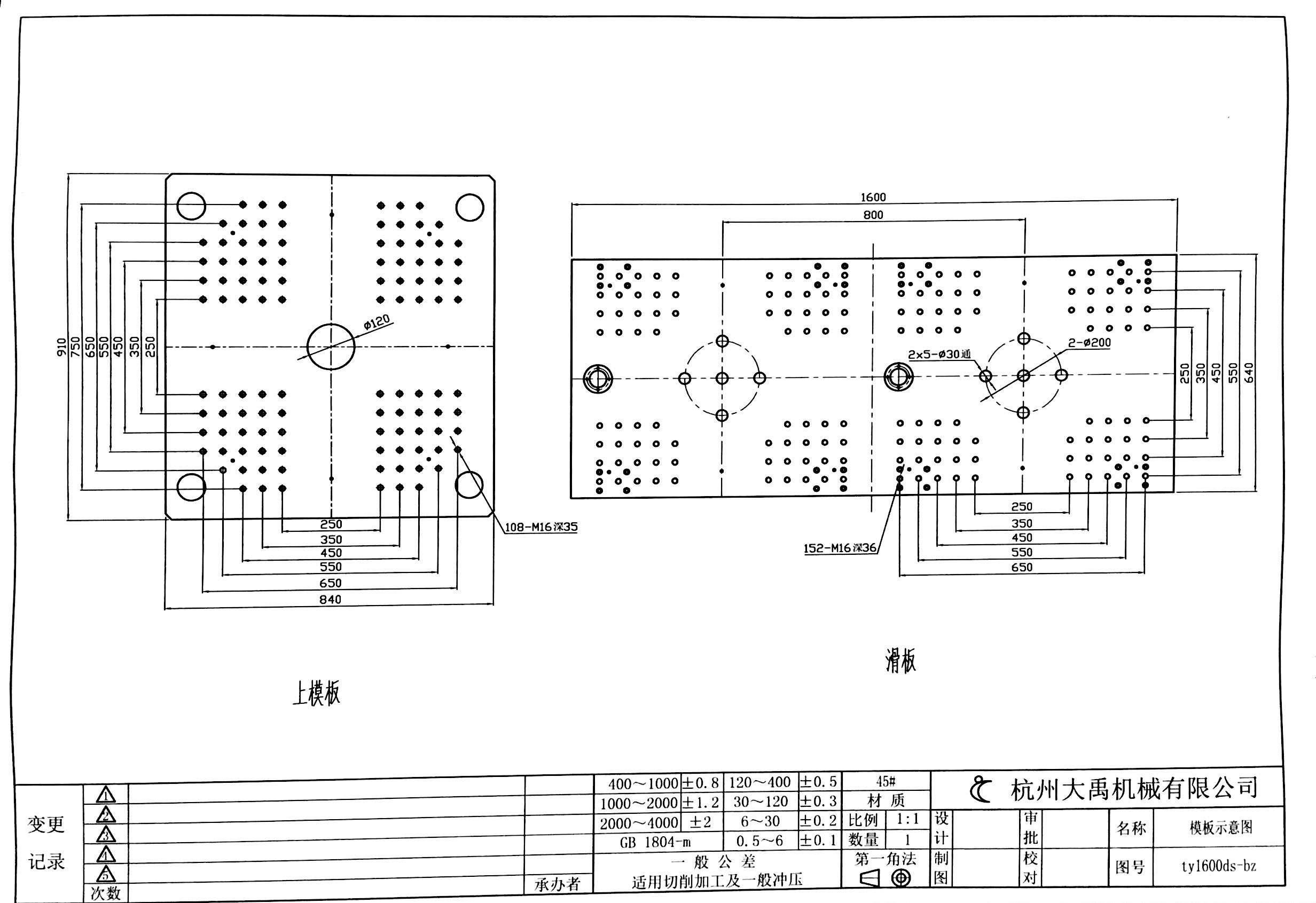

模板尺寸图
