TY350.2R.SF伺服转盘注塑机

TY350.2R.SF伺服转盘注塑机



 TY350.2R.SF伺能转盘注塑机的特点:


1.立式转盘注塑机结构为立式合模、立式注射,机器结构紧凑、占地空间小,采用直压式锁模结构,锁模精度高,使用寿命长。

2.注塑机使用液压系统为主要动力传动方式,液压油缸在机器品质中起着关键性的作用,乐玩lewin生产的液压油缸严格力学分析,使乐玩lewin每台机器上的液压油缸密封性特强、寿命特长。

3.机器速度快:乐玩lewin转盘机沿用乐玩lewin的先进油路系统,油路截流小、成型周期短。控制油路先进:转盘作业时旋转快,并且速度可调,旋转时成慢速启动,快速旋转,平稳减速,慢速停止,整个旋转作业时间短、平稳。

4.转盘伺服系统:a.响应快(不带负载时零速度到额定速度仅需十几毫秒),即可快速起停,提高生产效率,1100mm的转盘旋转120度,最快为1.8秒;b.定位精度高(控制精度可控制数个脉冲的偏差),减少对模具的损耗,提高产品质量。


技术参数表

  型号 Model Units TY350.2R.SF

螺杆直径 Screw Diameter mm 18
射出压力 Injection Pressure Kg/cm2 3500
理论射出容 Theoretical Shot volume cm3 29
射出量(P.S) Max. Shot Weight g/Oz 26/0.9
射出率 Injection Rate cm3/sec 62
温控区 Temperature Control ZONE 6
料斗容量 Material Hopper Capacity L 15

合模力 Clamping Force T 155
开模力 Opening Force T 18
最小模厚 Min Mold Height mm 35
开模行程 Opening Stroke mm 5.6
最大开模距 Max. Open Daylight mm 500
顶出力量 Ejector Force T 2.3
顶出行程 Ejector stoke mm 65

最大液压 Max. Hydraulic Pressure Kg/cm2 140
作动油量 Pump Output L 240
油泵电机 Pump Motor Power Kw 15
电热容量 Barrel Heating Power Kw 2.5
总用电量 Total Wattage Kw _

滑板尺寸 Slide Plater Size mm _
滑板行程 Slide Plater Stoke mm _
圆盘直径 Round Set Diamter mm φ900

机器重量 Machine Weight T 1.7
机器外形尺寸 Machine Dimensions(L×W×H) m 2x1.5x3.2

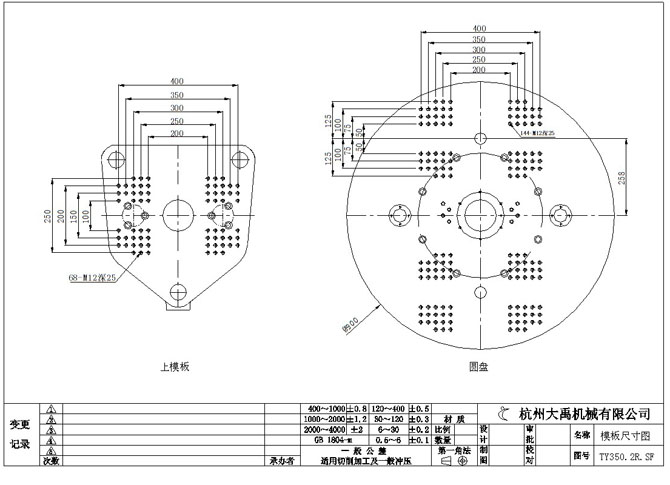

模板尺寸图
