TY系列：立式四柱锁摸、立式注射TY系列：立式四柱锁摸、立式注射

TYU1200.2R.SF.V4立式注塑机

机器特点：
        1、结构为立式合模，立式注射，整机结构紧凑，占地空间小。采用四缸联动锁模机构，四根拉杆受力均匀，不会因普通机型拉杆长度误差而导致单根受力不均匀、疲劳折断等问题的发生。

       2、工作台面低（900mm---1000mm）, 无需增加站台，对于模具更换、产品取放、辅助设备的安装，人员操作都十分方便。

       3、容模空间大，模具适用性强。完全能满足贵司采血针产品一模多穴的生产要求。

       4、开合模行程固定，主油缸调模，模具调试方便快捷。

       5、转盘由高性能伺服电机驱动，配合高精密液压及机械定位系统，提高转盘转速的同时确保了重复动作精度。（转盘经过电镀处理，表面美观，硬度高，使用寿命长。）

技术参数表

规格表Specification
型号Model		Units	TYU1200.2R.SF.V4
统系出射	螺杆直径Screw Diameter	mm	Ф32
	射出压力Injection Pressure	Kg/cm²	2180
	理论射出容Theoretical Shot volume	cm³	365
	射出量（P.S)Max. Shot Weight	g/Oz	129/4.5
	射出率Injection Rate	cm³/sec	182
	温控区Temperature Control	ZONE	4
	料斗容量Material Hopper Capacity	L	30
锁统系模	合模力Clamping Force	T	120
	开模力Opening Force	T	15
	最小模厚Min Mold Height	mm	300
	开模行程Opening Stroke	mm	300
	最大开模距Max. Open Daylight	mm	650
	顶出力量Ejector Force	T	5.4
	顶出行程Ejector stroke	mm	100
滑模系统	滑板尺寸Slide Plater Size	mm	-
	滑板行程Slide Plater Stroke	mm	-
	圆盘直径Round Set Diamter	mm	Φ1224
液统系力电	最大液压Max. Hydaulic Pressure	Kg/cm²	140
	作动油量Pump Output	L	360
	油泵电机Pump Motor Power	Kw	-
	电热容量Barrel Heating Power	Kw	5.12
	总用电量Total Wattage	Kw	-
其他	机器重量Machine Weight	T	6.9
	机器外形尺寸Machine Dimensions(LxWxH)	m	3.22.23

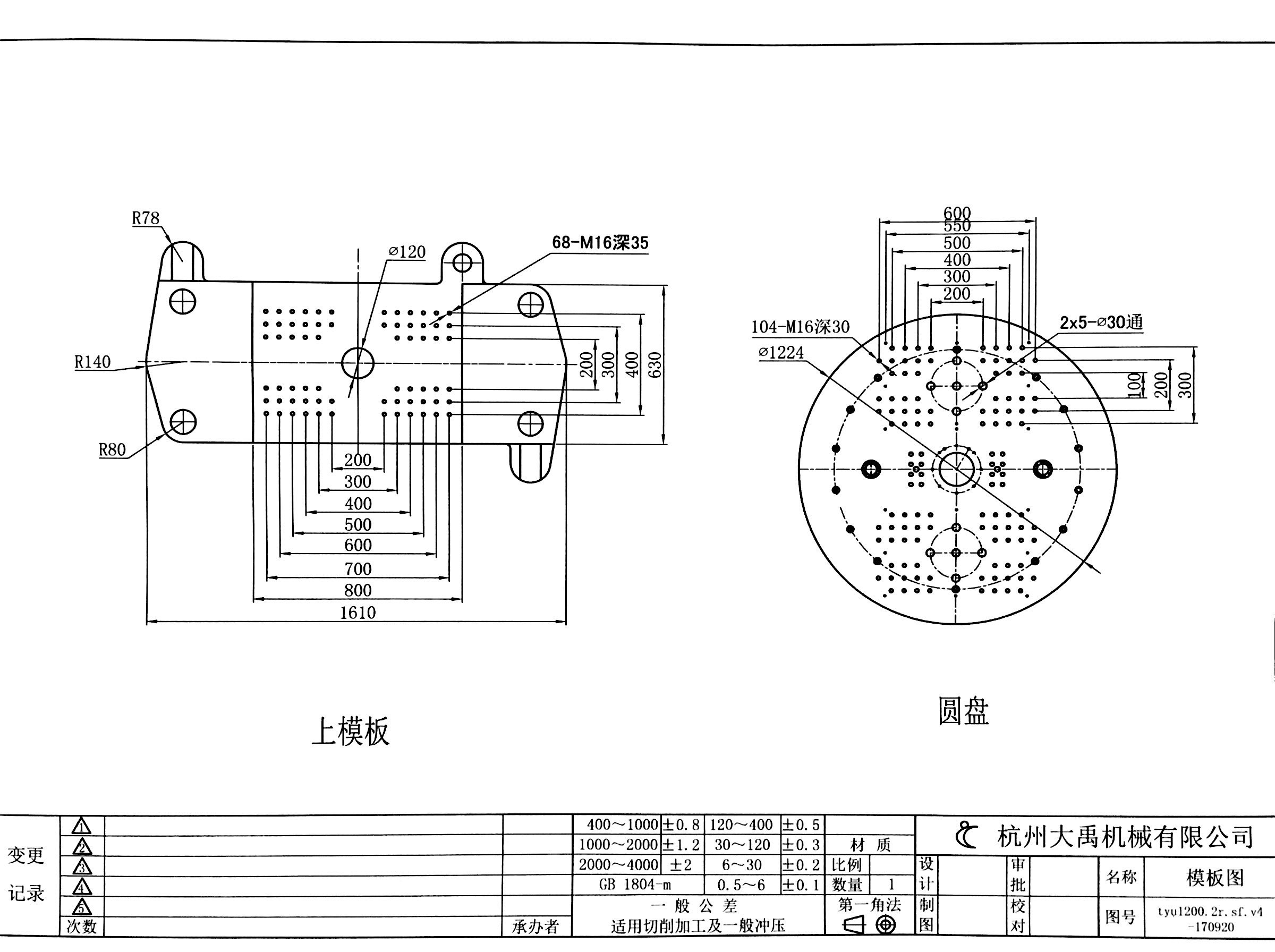

模板尺寸图
