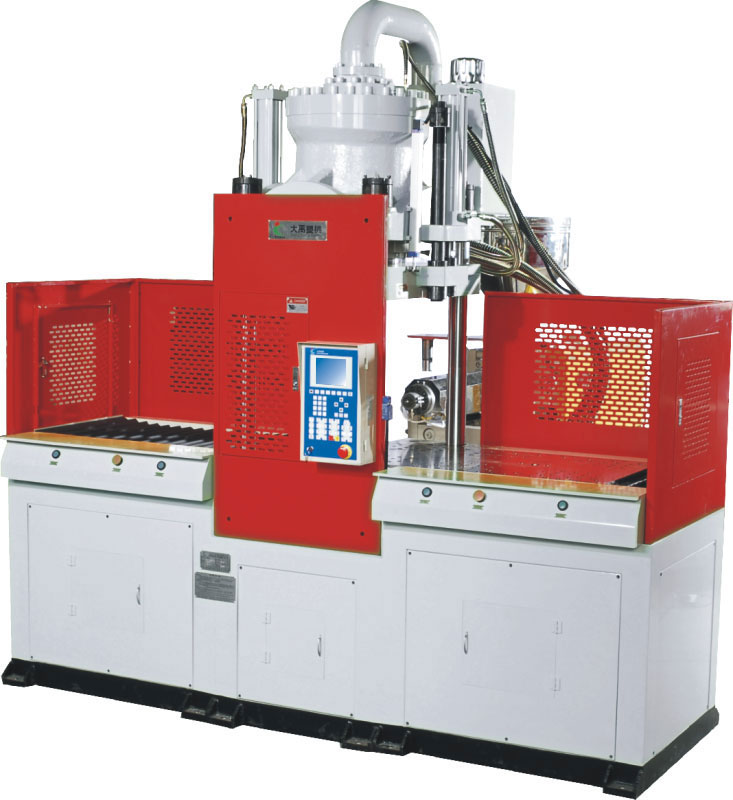

TK-1500DS角式双滑板注塑机

TK-1500DS角式双滑板注塑机

        乐玩lewin机械有限公司为中国最专业的生产立式注塑机厂家,公司拥有浙江杭州乐玩lewin以及广东东莞乐玩lewin两个核心制造基地主要生产:立式注塑机,电木专用注塑机,伺服注塑机,高尔夫球专用机,液态硅胶成型机,牙刷专用注塑机,转盘注塑机,以其可靠性、普遍应用、个性化匹配的高端技术解决方案及高质量的注塑机生产立足行业。

TK-1500DS角式双滑板注塑机介绍:


立式四柱锁模、横式注射,具有取放件方便的特点。
机械结构强、压力高、速度快,适合大型镶嵌件的塑料制品之成型。
对于不同要求可选择:单滑板TK-S、双滑板TK-DS及圆盘机TK-R系列,从而提高操作者的工作效率和安全性。
人性化的工作台面高度设计及与滑板、转盘之配置,使模具安装、拆卸更为方便,操作舒适并有效提高生产效率。


技术参数表

  型号  Model  Units TK1500DS







螺杆直径 Screw Diameter mm Ф45 Ф50
射出压力 Injection Pressure Kg/cm2 1919 1544
理论射出容 Theoretical Shot volume cm3 286 353
射出量(P.S) Max. Shot Weight g/Oz 255/9.0 315/11.1
射出率 Injection Rate cm3/sec 120 149
温控区 Temperature Control ZONE 4
料斗容量 Material Hopper Capacity L 60







合模力 Clamping Force T 150
开模力 Opening Force T 7.25
模柱间距 Distance Between Tie Bare mm 600x460
最小模厚 Min Mold Height mm 250
开模行程 Opening Stroke mm 350
最大开模距 Max. Open Daylight mm 600
射嘴中心 Nozzle Center Height mm 180±20
射嘴中心距 Nozzle Center Distance mm 150
顶出力量 Ejector Force T 5.4
顶出行程 Ejector stoke mm 115

滑板尺寸 Slide Plater Size mm 1250x450
滑板行程 Slide Plater Stoke mm 620
圆盘直径 Round Set Diamter mm -









最大液压 Max. Hydraulic Pressure Kg/cm2 140
作动油量 Pump Output L 480
油泵电机 Pump Motor Power Kw 18.5
电热容量 Barrel Heating Power Kw 15
总用电量 Total Wattage Kw 33.5



机器重量 Machine Weight T -
机器外形尺寸 Machine Dimensions(L×W×H) m

3.2x2.2x2.9

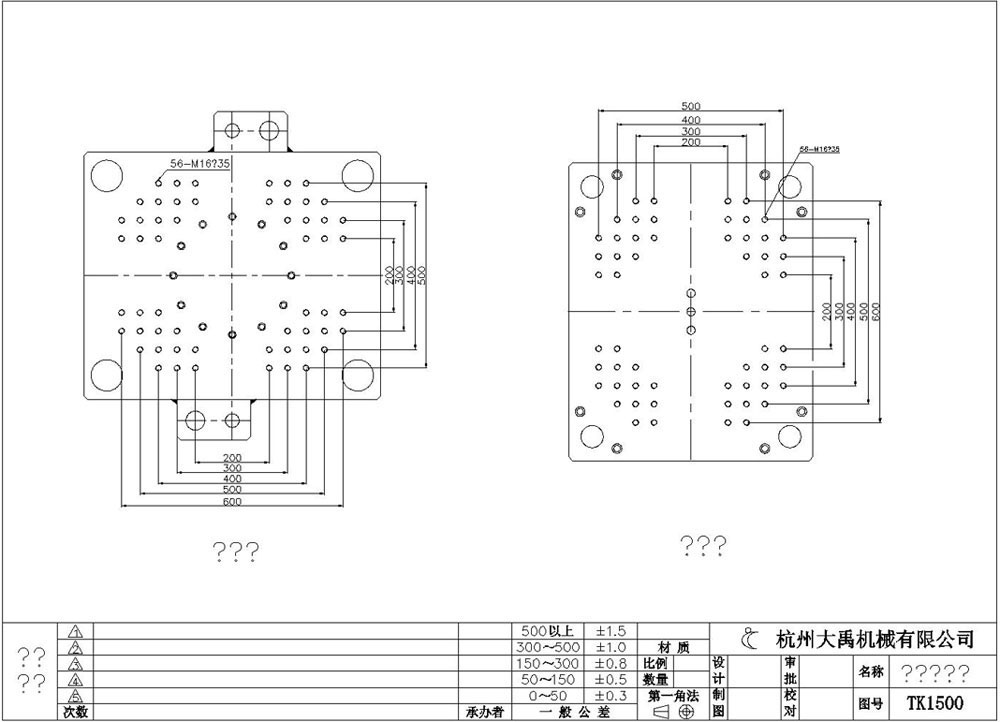

模板尺寸图
